Serie CBES

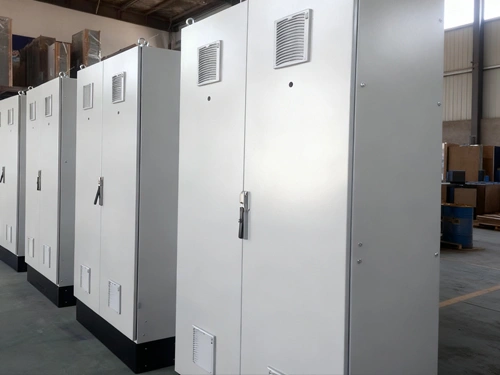

Serie CBES (perfil de acero plegado en cinco secciones)

Certificación: CE, ISO, IP65, Certificación de resistencia a la corrosión, ARH

Solicite una cotización
Características
  • La placa de montaje está fabricada en acero galvanizado de 2.5 mm, con pliegues laterales en forma de U que aportan mayor rigidez estructural y facilitan su manipulación durante la instalación.
  • Incorpora guías con deslizadores plásticos que permiten colocarla desde el frente de manera rápida y precisa. El panel posterior tiene un sistema de fijación atornillado, simplificando las tareas de montaje y mantenimiento, además puede configurarse con acceso frontal y posterior cuando el proyecto lo requiere.
  • En el interior de la puerta se integra un refuerzo de tubo cuadrado galvanizado, que incrementa la resistencia y permite la instalación segura de rieles o componentes eléctricos.
  • La puerta está equipada con una junta de sellado de espuma de poliuretano y un diseño de borde impermeable, a fin de garantizar una protección efectiva contra el ingreso de polvo y humedad, manteniendo el nivel de protección especificado del gabinete.
  • La puerta del gabinete incorpora bisagras resistentes y un sistema de cierre de tres puntos: superior, central e inferior con la posibilidad de apertura tanto a la izquierda como a la derecha, alcanzando un ángulo de apertura de hasta 130° para facilitar el acceso.
  • En la parte inferior se integran tres placas intercambiables para entrada de cables, permitiendo organizar y redirigir el cableado de forma práctica. Además, el patrón modular de perforaciones estándar agiliza la instalación de accesorios y componentes internos.
  • El interior está equipado con iluminación, portadocumentos, ventilador y filtro, asegurando una correcta ventilación y un espacio ordenado para la documentación técnica.
  • Para una instalación versátil, el gabinete incluye montantes de fijación y rieles de montaje en la puerta, permitiendo múltiples configuraciones de los equipos. Como opciones adicionales, pueden incorporarse placas de montaje dobles y bases fijas o móviles, ofreciendo una mayor adaptabilidad a distintas necesidades de instalación.

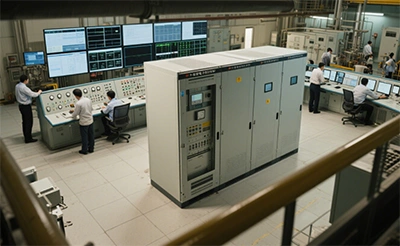

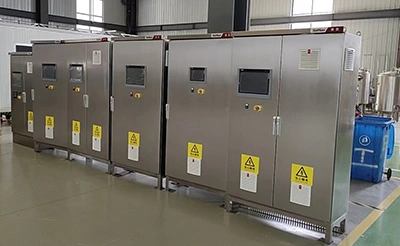

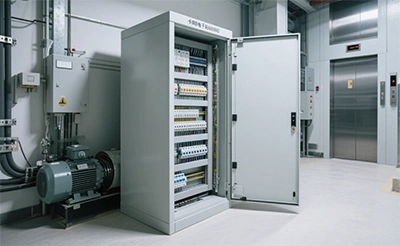

Aplicaciones

Estos sistemas se utilizan ampliamente en distintos ámbitos, tales como:

  • Procesos de fabricación: ideales para el control de líneas de producción y la supervisión de equipos en sectores como el automotriz, maquinaria industrial y electrónica.
  • Construcción e infraestructura: utilizados en soluciones de automatización de edificios, así como en sistemas de control para ascensores y otras instalaciones.
  • Sector energético: presentes en sistemas eléctricos, plantas de tratamiento de agua y aplicaciones de control y gestión en la industria petroquímica.
Aplicaciones
Aplicaciones
Aplicaciones

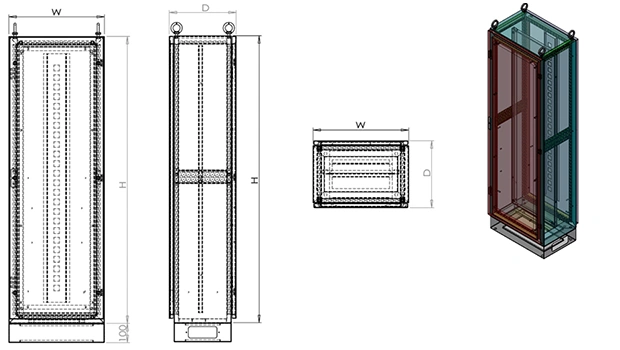

Especificaciones
Serie CBES (perfil de acero plegado en cinco secciones)
Modelo Dimensiones (mm) Modelo Dimensiones (mm)
Alto Ancho Produndidad Alto  Ancho  Profundidad
CBES 10060 30 1000 600 300 CBES 18080 30 1800 800 300
CBES 10060 40 1000 600 400 CBES 18080 40 1800 800 400
CBES 10080 30 1000 800 300 CBES 18080 50 1800 800 500
CBES 10080 40 1000 800 400 CBES 18080 60 1800 800 600
CBES 12080 30 1200 800 300 CBES 180100 40 1800 1000 400
CBES 12080 40 1200 800 400 CBES 180100 50 1800 1000 500
CBES 120100 30 1200 1000 300 CBES 180100 60 1800 100 600
CBES 120100 40 1200 1000 400 CBES 180100 80 1800 1000 800
CBES 120120 30 1200 1200 300 CBES 180120 40 1800 1200 400
CBES 120120 40 1200 1200 400 CBES 180120 50 1800 1200 500
CBES 14060 30 1400 600 300 CBES 180120 60 1800 1200 600
CBES 14060 40 1400 600 400 CBES 180120 80 1800 1200 800
CBES 14080 30 1400 800 300 CBES 20060 30 2000 600 300
CBES 14080 40 1400 800 400 CBES 20060 40 2000 600 400
CBES 140100 30 1400 1000 300 CBES 20060 50 2000 600 500
CBES 140100 40 1400 1000 400 CBES 20060 60 2000 600 600
CBES 140120 30 1400 1200 300 CBES 20080 30 2000 800 300
CBES 140120 40 1400 1200 400 CBES 20080 40 2000 800 400
CBES 16060 30 1600 600 300 CBES 20080 50 2000 800 500
CBES 16060 40 1600 600 400 CBES 20080 60 2000 800 600
CBES 16080 30 1600 800 300 CBES 20080 80 2000 800 800
CBES 16080 40 1600 800 400 CBES 200100 30 2000 1000 300
CBES 160100 30 1600 1000 300 CBES 200100 40 2000 1000 400
CBES 160100 40 1600 1000 400 CBES 200100 50 2000 1000 500
CBES 160120 30 1600 1200 300 CBES 200100 60 2000 100 600
CBES 160120 40 1600 1200 400 CBES 200100 80 2000 1000 800
CBES 18060 30 1800 600 300 CBES 200120 40 2000 1200 400
CBES 18060 40 1800 600 400 CBES 200120 50 2000 1200 500
CBES 18060 50 1800 600 500 CBES 200120 60 2000 1200 600
CBES 18060 60 1800 600 600 CBES 200120 80 2000 1200 800

Las medidas indicadas son referenciales. Los gabinetes personalizados pueden fabricarse según las especificaciones del cliente.

Configuración estándar
  • Una placa de montaje galvanizada
  • Dos tiras de montaje en la puerta
  • Un portadocumentos
  • Dos montantes verticales de montaje
  • Puerta frontal simple con panel posterior desmontable
  • Tratamiento superficial: fosfatado y pintura en polvo, color RAL 7032 / RAL 7035 (gris computadora / blanco)
  • Material: acero al carbono Q235 (acero inoxidable opcional)
  • Espesor de la puerta: 2 mm
  • Espesor del cuerpo del gabinete: 1.5 mm
  • Espesor de la placa de montaje galvanizada: 2.5 mm
  • Grado de protección: IP56
  • Opción de material: disponible en acero inoxidable
Interruptor de límite Interruptor de límite
Montaje de vigas verticales Montaje de vigas verticales
Portadocumentos Portadocumentos
Cable de puesta a tierra de la puerta Cable de puesta a tierra de la puerta
    Tags:
  • paneles de control industrial
  • armarios de control eléctrico
  • control eléctrico industrial
  • soluciones de control eléctrico con PLC
  • tablero de control con variador de frecuencia
  • control de motores eléctricos
  • cuadros de control eléctrico
  • gabinetes eléctricos
  • tableros de distribución eléctrica
  • armarios a prueba de explosiones
  • cajas de distribución de energía
  • gabinetes de diseño modular
  • panel de control eléctrico
  • cajas de conexión
Productos
Soluciones comerciales e industriales
Tableros de distribución eléctrica
Tableros de distribución eléctrica
Paneles de control para automatización industrial
Paneles de control para automatización industrial
Gabinetes de almacenamiento de energía
Gabinetes de almacenamiento de energía
Conozca nuestra variedad de productos

Sí. Su diseño interior incorpora perforaciones modulares y una estructura organizada con montantes y travesaños que facilitan el paso ordenado del cableado y permiten una instalación rápida y eficiente de los equipos.

La puerta ofrece un ángulo de apertura aproximado de 130°, lo que mejora la accesibilidad y simplifica las tareas de operación y mantenimiento.

Los gabinetes pueden fabricarse en acero al carbono o acero inoxidable. Los modelos en acero al carbono tienen pintura en polvo aplicada luego de un proceso de fosfatado, mientras que los de acero inoxidable presentan un acabado cepillado para mayor resistencia y estética.

Sí. Se ofrecen múltiples opciones de personalización, como distintos tipos de apertura de puerta, dimensiones especiales y configuraciones internas adaptadas, incluyendo puertas de doble capa o puertas externas con ventana de vidrio templado.
