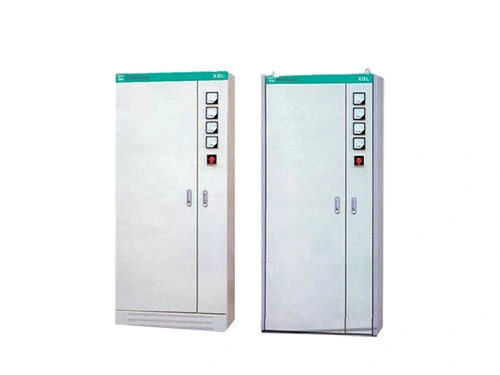

Tableros de distribución eléctrica

Serie XGL

Tableros de control eléctrico

• Tensión nominal del circuito principal: AC 380 V
• Tensión nominal del circuito auxiliar: AC 220 / 380 V
• Frecuencia nominal: 50–60 Hz
• Tensión nominal de aislamiento: 660 V
• Corriente nominal: ≤ 1250 A

Solicite una cotización

Los tableros de control eléctrico de la serie XGL están diseñados para su uso en plantas eléctricas, instalaciones industriales y edificios de gran altura. Funcionan en sistemas de distribución de baja tensión con una frecuencia de 50 Hz, y pueden trabajar con tensiones nominales de 380 V o 660 V, así como con corrientes de hasta 1250 A.
Según las necesidades del sistema de distribución eléctrica de la instalación, estos tableros de control eléctrico pueden configurarse para sistemas trifásicos de tres, cuatro o cinco conductores, lo que les permite alimentar tanto circuitos de iluminación como equipos motorizados. Además, pueden utilizarse en sistemas de control de motores de baja tensión, incluyendo motores de jaula de ardilla y de rotor bobinado. Su diseño permite distintos esquemas de distribución y combinaciones modulares, lo que facilita su adaptación a diferentes aplicaciones industriales y de edificación, manteniendo una instalación práctica y funcional.

Los tableros de control eléctrico de la serie XGL cumplen con las siguientes normas:
IEC 61439-1: 2020
GB 7251.1—2023

• Los tableros de control eléctrico de esta serie están diseñados para funcionar correctamente en condiciones ambientales controladas. La temperatura del aire no debe superar los +40 °C ni ser inferior a −10 °C, y la temperatura media en un período de 24 horas no debe exceder los +35 °C.
• La altitud del lugar de instalación no debe ser superior a 2000 metros sobre el nivel del mar, ya que condiciones por encima de este límite pueden afectar el rendimiento del equipo.
• El aire del entorno debe mantenerse limpio. En cuanto a la humedad, la humedad relativa no debe superar el 50 % cuando la temperatura ambiente es de +40 °C. A temperaturas más bajas se permite una humedad mayor; por ejemplo, hasta 90 % a +20 °C. Es aceptable la presencia de condensación moderada cuando esta se produce por variaciones normales de temperatura.
