Tableros de distribución eléctrica

Serie CABA-CNR

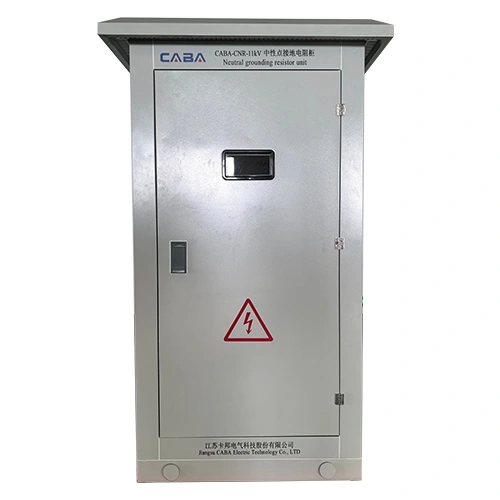

Resistencia de puesta a tierra del neutro (NGR)

La resistencia de puesta a tierra del neutro (NGR) está diseñada para su uso en redes de distribución eléctrica de media tensión, dentro del rango de 6 a 35 kV, donde cumple la función de protección del punto neutro del sistema. Mediante la incorporación de una resistencia de puesta a tierra, este equipo ayuda a limitar las sobretensiones provocadas por fallas a tierra con arco intermitente, reduce tanto las sobretensiones de operación como las sobretensiones resonantes, y facilita la detección y aislamiento rápido de fallas monofásicas a tierra. Los elementos resistivos están fabricados con aleaciones de acero inoxidable de alta calidad, de origen importado o nacional, seleccionadas por su buena conductividad eléctrica y estabilidad de resistencia. Estos materiales ofrecen además resistencia a la corrosión, tolerancia a altas temperaturas y buena resistencia a la oxidación, lo que contribuye a un funcionamiento estable a largo plazo. Gracias a estas características, el sistema mejora la seguridad operativa, ayuda a prolongar la vida útil de la red y reduce el impacto de fallas sobre los equipos conectados.

Solicite una cotización

Este tipo de resistencia de puesta a tierra del neutro se utiliza ampliamente en redes de distribución por cable en entornos urbanos, así como en grandes instalaciones industriales, fábricas, aeropuertos, puertos, sistemas de metro y otros sistemas de distribución eléctrica críticos. También se emplea como parte de los sistemas auxiliares de potencia en plantas eléctricas.

DL/T 780-2001, GB 6450, DL/T 620-1997, GB/T 16927.1, GB 1208, GB/T 4208, IEEE 32

• La instalación puede realizarse a una altitud máxima de 4000 m sobre el nivel del mar.
• El equipo está diseñado para operar dentro de un rango de temperatura ambiente de –40 °C a +65 °C.
• La humedad relativa no debe superar el 95 % a 25 °C.
• El lugar de instalación debe contar con aire libre de gases o vapores químicamente corrosivos, así como de polvo con riesgo de explosión.
• La frecuencia de la red eléctrica debe mantenerse entre 48 y 52 Hz en sistemas de 50 Hz, o entre 58 y 62 Hz en sistemas de 60 Hz.
• El equipo es apto para instalación tanto en interiores como en exteriores.
• En condiciones normales de funcionamiento, el desplazamiento del punto neutro no debe exceder el 3 % de la tensión de fase en operación.

Nota: En caso de condiciones de operación especiales, es importante indicarlas al momento de realizar el pedido para su evaluación.
