Tableros de distribución eléctrica

Serie GGD

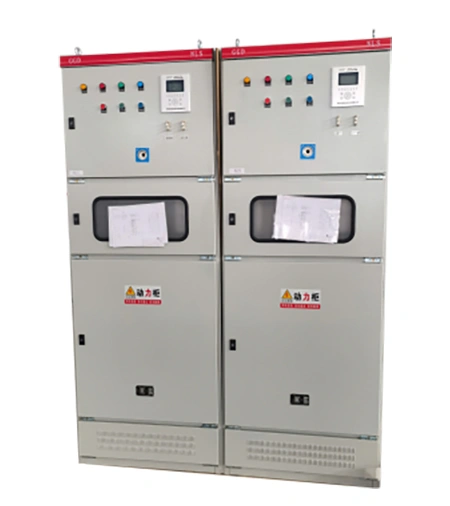

Aparamenta de baja tensión (tipo fijo)

La aparamenta de baja tensión de tipo fijo se utiliza en subestaciones, plantas eléctricas y en entornos industriales o mineros que trabajan con corriente alterna de 50 Hz, una tensión de servicio de 380 V y corrientes de trabajo que van desde 1000 hasta 3150 A. Forma parte de los sistemas de distribución eléctrica, donde se encarga de gestionar, distribuir y controlar la energía, tanto para equipos de potencia como para iluminación y otros equipos de distribución. Su diseño responde a los requisitos técnicos definidos por organismos del sector energético, grandes usuarios de energía y departamentos de ingeniería, con un enfoque claro en la seguridad, la fiabilidad y un uso eficiente del espacio y los recursos. La estructura permite configuraciones eléctricas flexibles y distintas combinaciones, lo que facilita su integración en diferentes esquemas de distribución.

En operación, esta aparamenta ofrece una alta capacidad de corte, junto con una buena estabilidad térmica y dinámica, lo que contribuye a un funcionamiento estable incluso bajo condiciones exigentes. El diseño del conjunto y su nivel de protección permiten que se utilice como una opción de actualización frente a conjuntos tradicionales de aparamenta de baja tensión.

Las aparamentas de baja tensión de tipo fijo están diseñadas de acuerdo con las normas GB 7251.1 e IEC 60439.

• La aparamenta de baja tensión de tipo fijo parte de un diseño de envolvente de uso general, pensado para facilitar el montaje y la compatibilidad entre componentes. La estructura se fabrica con perfiles de acero conformado en frío tipo 8MF, combinando soldadura parcial y ensamblaje, e incorpora orificios de instalación en módulos de 20, lo que ayuda a mantener un alto nivel de estandarización durante la instalación.
• La gestión térmica se ha tenido especialmente en cuenta en el diseño. El envolvente cuenta con aberturas de ventilación tanto en la parte superior como en la inferior, lo que permite que el aire caliente generado en el interior ascienda y salga de forma natural, mientras que el aire más frío entra desde la parte baja. Este flujo continuo crea una convección natural que contribuye a una refrigeración eficaz sin necesidad de sistemas adicionales.
• Desde el punto de vista estructural, el diseño exterior sigue criterios actuales de diseño industrial, cuidando las proporciones del conjunto para lograr una apariencia ordenada y equilibrada, adecuada para instalaciones técnicas y entornos industriales.
• Pensando en la instalación en campo, la cubierta superior puede desmontarse cuando es necesario, lo que facilita el montaje y ajuste de las barras principales. Además, el envolvente incorpora anillas de izado en las cuatro esquinas, que simplifican las tareas de elevación y transporte.
• El grado de protección estándar del envolvente es IP30. Según las condiciones del entorno, pueden seleccionarse versiones IP20 o IP40.

• La instalación debe realizarse a una altitud no superior a 2000 m sobre el nivel del mar.
• La temperatura ambiente de operación debe mantenerse entre –10 °C y +40 °C, y la temperatura media en un periodo de 24 horas no debe superar los +35 °C.
• El entorno debe contar con aire limpio, con una humedad relativa máxima del 50 % a +40 °C. A temperaturas más bajas, se permiten niveles de humedad más elevados, por ejemplo, hasta un 90 % a +20 °C.
• El lugar de instalación debe estar libre de riesgos de incendio o explosión, así como de contaminación severa, corrosión química o vibraciones intensas.
• La inclinación de montaje con respecto al plano vertical no debe exceder los 5°.
• Para el transporte y almacenamiento, el equipo es apto para temperaturas entre –25 °C y +55 °C. De forma puntual, se admiten temperaturas de hasta +65 °C, siempre que no se mantengan por más de 24 horas.

Si alguna de las condiciones de operación indicadas no puede cumplirse, es importante que se informe al momento de realizar el pedido para poder evaluar el caso y coordinar una solución adecuada.
